SKU: 911-7E85-001

MSI MEG X870E ACE MAX | Placa Base

701,90€ 716,90€
-15€ ( -3% )
IVA incl
Precio más bajo en los últimos 30 días: 648,90 €
Fecha de entrega
Puntos MSI
Gana 422 Los puntos MSI se pueden utilizar para canjear regalos gratuitos como:

  • Cupón de Steam/XBOX
  • Cupón de Carrefour
Más detalles y condiciones aquí puntos si estás suscrito al Programa de Recompensas
Garantía
3 años de garantía
Pago y seguridad

Historial ultimos 30d

01.06.2026 701,90 €
18.05.2026 659,90 €
11.05.2026 648,90 €

Incluye regalo

  • AMD X870
  • Socket AM5

MEG X870E ACE MAX

Características:

  • Compatible con procesadores de PC de sobremesa AMD Ryzen™ series 9000/8000/7000
  • Compatible con memoria DDR5, doble canal DDR5 8400+ MT/s (OC)
  • Rendimiento Ultra: sistema de alimentación Duet Rail 18+2+1, SPS de 110 A, OC Engine, conectores de alimentación de CPU de 8 pines dobles, Core Boost, Memory Boost, PCB de 8 capas fabricado con cobre de 2 oz de grosor y material de nivel de servidor.
  • Frozr Guard: diseño de aletas onduladas, tubo de calor Direct Touch Cross, placa base MOSFET, almohadillas térmicas de 9 W/mK, blindaje M.2 de doble cara Frozr y software Frozr AI que garantizan el máximo rendimiento con baja temperatura.
  • EZ DIY: EZ PCIe Release, EZ Magnetic M.2 Shield Frozr II, EZ M.2 Clip II, EZ Antenna y EZ Conn-Design.
  • Ultra Connect: LAN 10G + LAN 5G, solución Wi-Fi 7 a máxima velocidad, USB4 y BIOS ROM de 64 MB: la última solución para uso profesional y multimedia, que ofrece una red y una transmisión de datos seguras, estables y de alta velocidad.
  • Experiencia gaming ultrarrápida: ranuras PCIe 5.0, 5 conectores M.2 integrados con solución Lightning Gen 5, USB 20G frontal con suministro de energía USB de 60 W.
  • Audio Boost 5 HD: la solución de audio definitiva con el último procesador de audio ALC4082 de alta calidad, que combina el DAC de audio ESS y el amplificador para ofrecer una experiencia impresionante.
Document

ASCENDANT CRAFTED EXCELLENCE

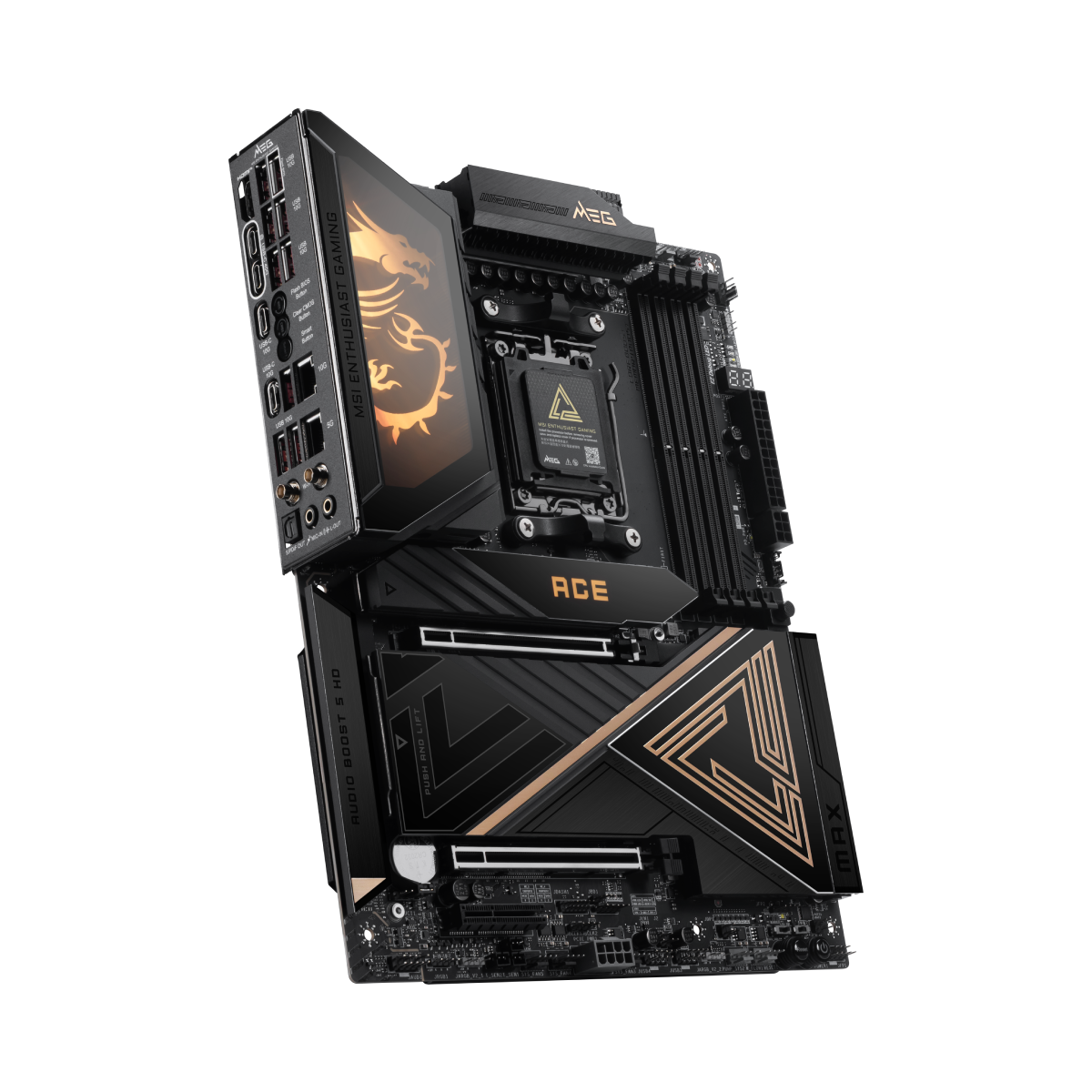

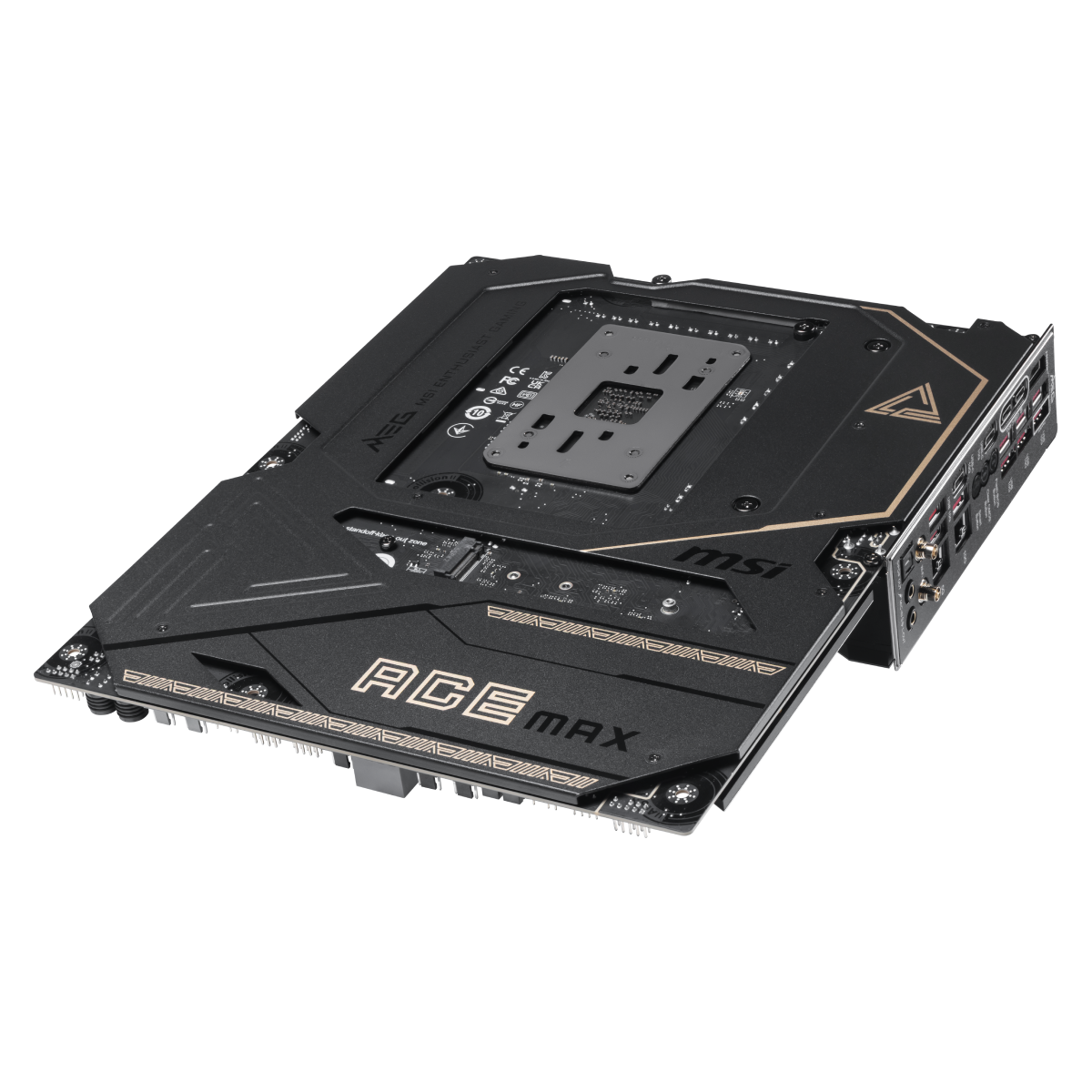

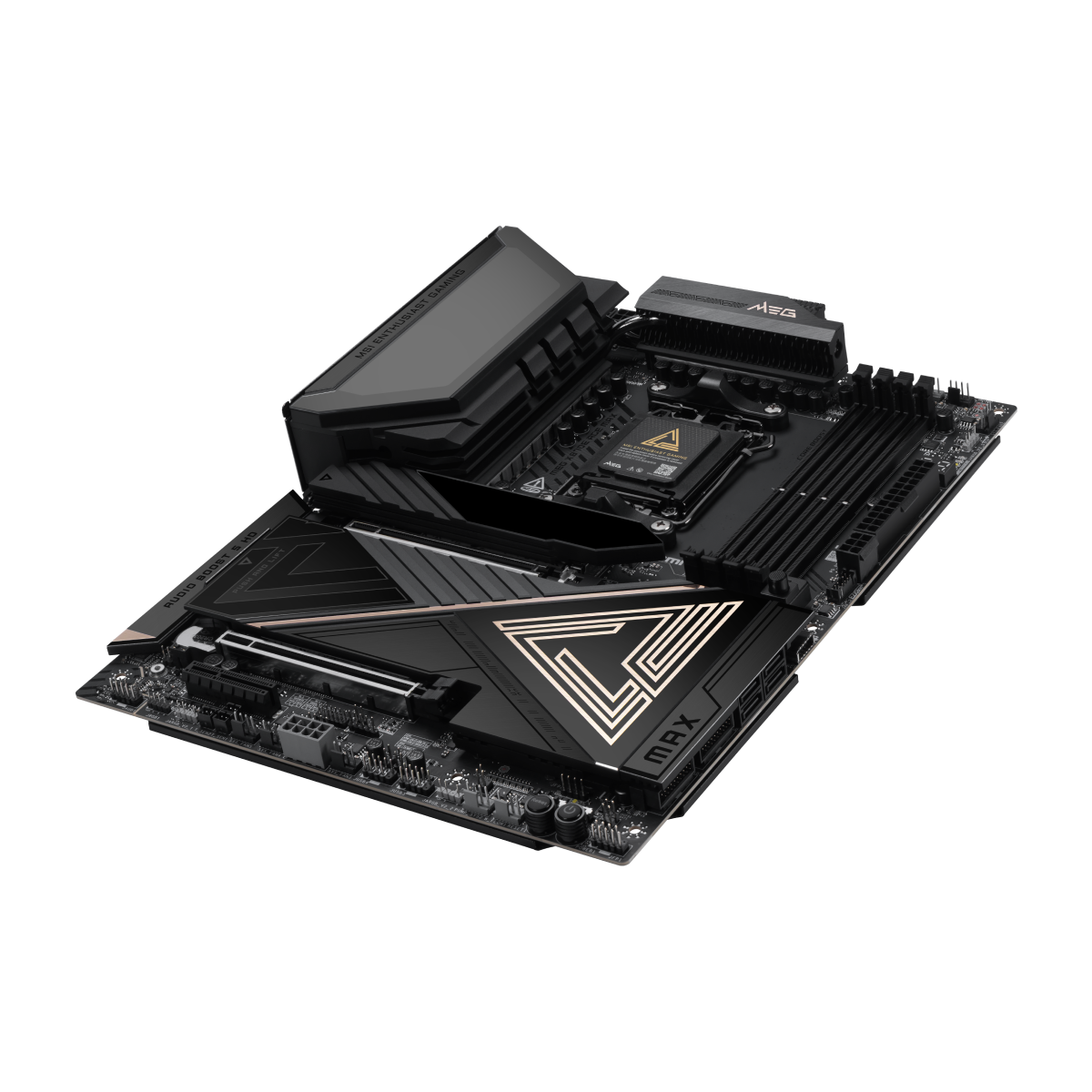

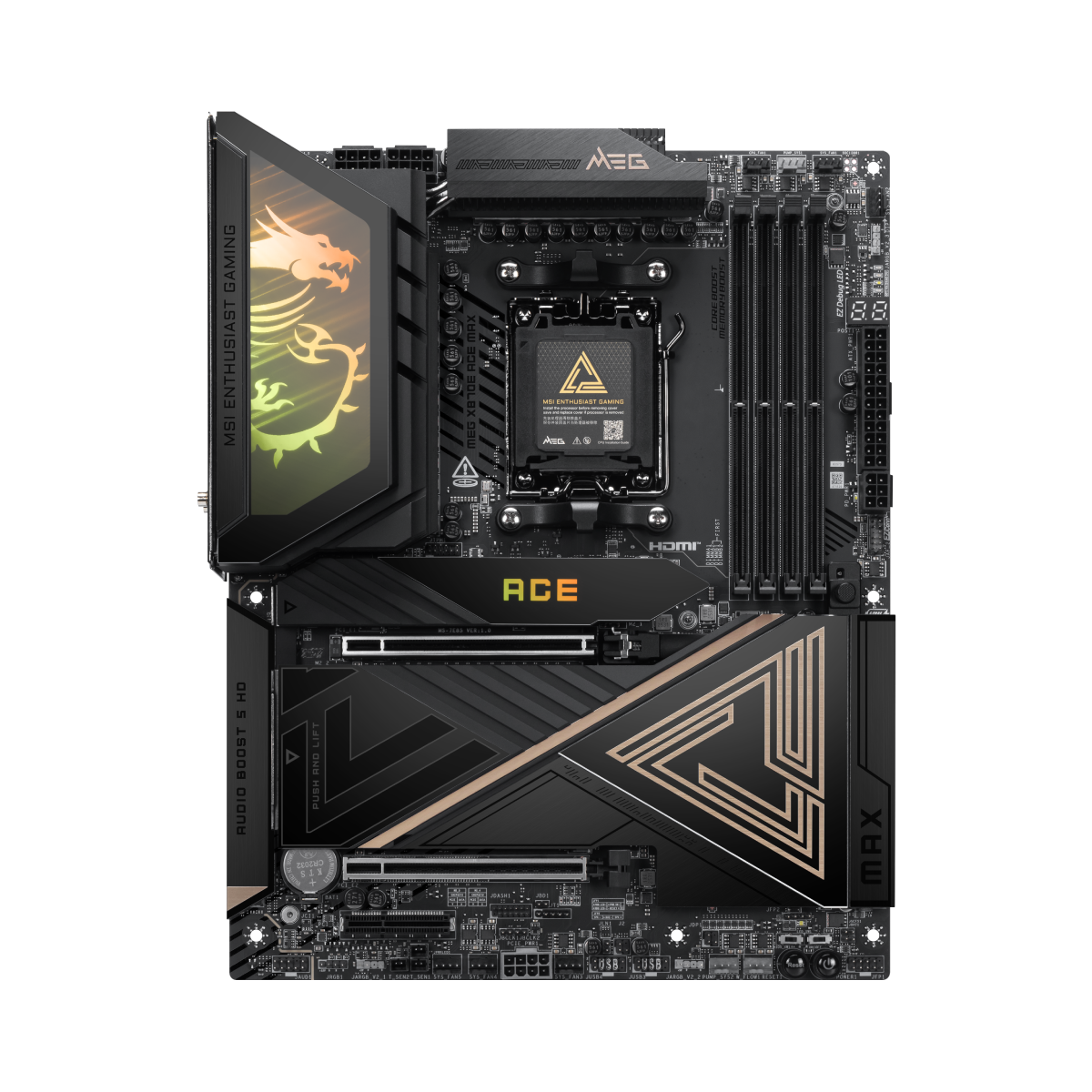

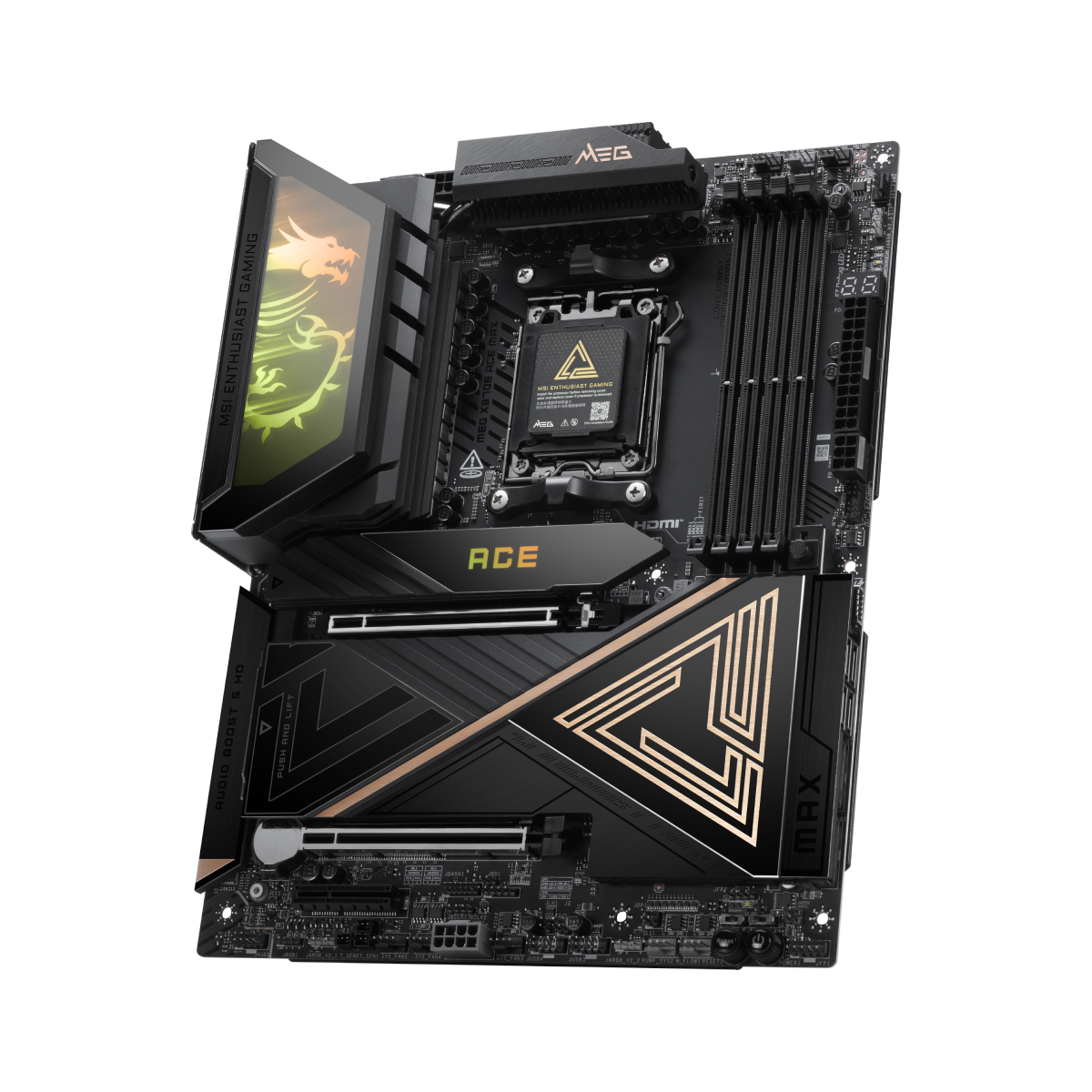

La MEG X870E ACE MAX es una placa base ATX orientada al gaming que presenta una estética premium con una elegante placa en metal negro y detalles en oro pulido. Construida con el último chipset AMD X870E, es compatible con procesadores de sobremesa de las series AMD Ryzen 9000 / 8000 / 7000. Cuenta con un sistema de alimentación de 18 fases DRPS, LAN de 10G + 5G, Wi-Fi 7, USB 4, PCIe 5.0, DDR5, y un diseño premium Frozr junto con soluciones EZ DIY que ofrecen un rendimiento excepcional.

Procesadores AMD Ryzen 9000 / 8000 / 7000 Series

La placa base MEG X870E ACE MAX es compatible con los procesadores de sobremesa AMD Ryzen de las series 9000 / 8000 / 7000, contando con una mayor capacidad de memoria ROM de BIOS de 64MB para una compatibilidad total.

  • Factor de forma: ATX
  • Tipo de socket: AM5
  • Chipset: AMD X870E

Ultra Power+

Con la exclusiva tecnología Core Boost y las funciones EZ OC Tuning, la MEG X870E ACE MAX es capaz de soportar altas cargas de alimentación de la CPU para mantener los ajustes gaming más exigentes.

Frozr Design

  • Frozr Guard: Diseño de aletas onduladas (Wavy Fin), tubo de calor cruzado de contacto directo (Direct-touch Cross Heat-pipe), almohadillas térmicas de 9W/mK para los MOSFET, almohadillas térmicas adicionales para los inductores (chokes), M.2 Shield Frozr de doble cara y un PCB de 8 capas de grado servidor con cobre espesado de 2 oz para una mejor disipación térmica.
  • Frozr Sync: Conecta y sincroniza la refrigeración con cabezales de pines situados estratégicamente, incluyendo el cabezal para el ventilador de la CPU (2A), ventilador combo (3A, compatible tanto con ventiladores de bomba como de sistema) y ventiladores de sistema.
  • Frozr Control: Gestiona las velocidades y la temperatura de todos los ventiladores de tu sistema en MSI Center con Cooling Wizard y Frozr AI Cooling.

4x DDR5 Dual Channel (Up to 9000+ MT/s OC)*

  • Memory Boost: Un circuito DDR totalmente aislado que ofrece señales de datos puras para un rendimiento óptimo en gaming y overclocking.
  • High-Efficiency Mode: Al activar el High-Efficiency-Mode en la BIOS de MSI, se aumenta el ancho de banda de la memoria y se reduce la latencia. Dispone de cuatro modos diferentes que permiten a los usuarios encontrar la configuración óptima según la calidad de sus módulos de memoria.
  • Perfiles EXPO: Los perfiles en la BIOS de MSI están optimizados por el MSI OC LAB y se pueden activar fácilmente con ajustes de energía automáticos para optimizar la velocidad y la estabilidad de la memoria.

* Frecuencia máxima de overclocking 1DPC 1R de 9000+ MT/s, compatible con AMD EXPO. ** La compatibilidad de la memoria y las velocidades admitidas pueden variar según la CPU y la configuración de la memoria.

Slots Fortificados PCIe 5.0 x16

El slot de MSI PCI Express Steel Armor II está reforzado con puntos de soldadura adicionales en la placa base, soportando un 21% más de peso de la tarjeta gráfica en comparación con la primera generación de Steel Armor.

  • 1x slot PCIe 5.0/4.0/3.0 x16* (con Steel Armor II** y EZ PCIe Release)
  • 1x slot PCIe 5.0/4.0/3.0 x8*
  • 1x slotPCIe 5.0/4.0/3.0 x4*

* Admite configuraciones x16/x0/x4 y x8/x8/x4. ** La soldadura mediante tecnología de montaje superficial (SMT) de MSI mejora la claridad de la señal.

Gen5 M.2 Connectors

La placa base MEG X870E ACE MAX cuenta con slots M.2 de MSI:

  • 2x slots Gen5 x4 de 128 Gbps (con M.2 Shield Frozr de doble cara)
  • 3x slots Gen4 x4 de 64 Gbps (con M.2 Shield Frozr de doble cara)

EZ DIY

Los diseños DIY Friendly (fáciles de montar) optimizan el proceso y la experiencia de ensamblaje:

  • EZ Magnetic M.2 Shield Frozr II: La cubierta magnética Shield Frozr patentada por MSI cuenta con un diseño sin herramientas, para que los usuarios no tengan que preocuparse por la pérdida de tornillos o por apretarlos demasiado.
  • EZ M.2 Clip II: Instala o retira el SSD con una simple pulsación del pestillo, sin necesidad de utilizar tornillos.
  • EZ PCIe Release: Con solo pulsar un botón, los usuarios pueden instalar o extraer fácilmente la tarjeta gráfica con una sola mano.
  • EZ Antenna: La última antena Wi-Fi de MSI no solo presume de un diseño atractivo, sino que también cuenta con una base magnética, lo que facilita el ajuste de su posición.
  • Smart Button: Con solo pulsar el botón inteligente (Smart Button), los usuarios pueden reiniciar el sistema o encender/apagar Mystic Light sin necesidad de entrar en la BIOS.

Ultra Connect

  • 10G Super LAN: El chip premium Marvell 10Gbps LAN junto con el Realtek 5Gbps LAN ofrecen la experiencia definitiva en juegos de red.
  • Wi-Fi 7: Incorpora tecnología Wi-Fi 7 a máxima velocidad (latencia ultrabaja y gran ancho de banda) y Bluetooth 5.4.
  • USB4 Type-C: Conéctate a dispositivos y transfiere archivos con altas tasas de ancho de banda de 40 Gbps, con soporte para pantallas 4K@120Hz*.
  • Audio HD: Audio USB de alto rendimiento de 7.1 canales con Audio Boost 5 HD y salida S/PDIF.

*Disponible solo en procesadores con gráficos integrados. Las especificaciones gráficas pueden variar según la CPU instalada.

Chipset AMD X870E
CPU Supports AMD Ryzen™ 9000/ 8000/ 7000 Series Desktop Processors
Socket AM5
Memory

4x DDR5 UDIMM, Maximum Memory Capacity 256GB
Memory Support DDR5 9000 - 5600 (OC) MT/s / 5600 - 4800 (JEDEC) MT/s

Ryzen™ 9000 Series Processors max. overclocking frequency:

  • 1DPC 1R Max speed up to 8400+ MT/s
  • 1DPC 2R Max speed up to 6400+ MT/s
  • 2DPC 1R Max speed up to 6400+ MT/s
  • 2DPC 2R Max speed up to 6400+ MT/s

Supports AMD POR Speed and JEDEC Speed
Supports Memory Overclocking and AMD EXPO™
Supports Dual-Channel mode
Supports Non-ECC, Un-buffered memory
Supports CUDIMM, Clock Driver bypass mode only*

* The DIMM slots on this motherboard only have single-sided latches.
** CUDIMM support and POR boot frequency may vary by CPU series, with manual overclocking available after boot. Certain CPUs may fail to boot, but future BIOS updates will improve compatibility.
*** Memory compatibility and supported speeds can vary depending on the CPU and memory configuration. For detailed information, please refer to the Memory Compatibility List available on the product’s Support page or visit https://www.msi.com/support/
Onboard Graphics
  • 1x HDMI™
    • Support HDMI™ 2.1 FRL, maximum resolution of 8K 60Hz*
  • 2x Type-C DisplayPort
    • USB4® port, supporting DisplayPort 1.4 with HBR3 over USB Type-C, maximum resolution of 4K@120Hz*

* Available only on processors featuring integrated graphics.
** Graphics specifications may vary depending on the CPU installed.
Slot
  • 2x PCI-E x16 slot (Qty)
    • 1x PCI-E x4 slot
    • PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)
    • PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU)
    • PCI_E3 Gen PCIe 5.0 supports up to x4 (From CPU)
  • PCI_E1 & PCI_E2 slots
    • Supports up to PCIe 5.0 x16/ x0 or x8/ x8 (For Ryzen™ 9000/ 7000 Series processors)
    • Supports up to PCIe 4.0 x8/ x0 (For Ryzen™ 8700/ 8600/ 8400 Series processors)
    • Supports up to PCIe 4.0 x4/ x0 (For Ryzen™ 8500/ 8300 Series processors)

* PCI_E3 & M.2_1 share the bandwidth. M.2_1 will run at x2 speed when installing device in the PCI_E3 slot. You can switch PCI_E3 slot to x4 in the BIOS, but this will disable the M.2_1 slot.
** Please refer to the PCIe configuration table in the manual for more details.
Audio Realtek® ALC4082 Codec + ESS9219Q Combo DAC/HPA
7.1-Channel USB High-Performance Audio
Supports S/PDIF output
Supports up to 32-Bit/384 kHz playback on front panel
Storage
  • 5x M.2 (Qty)
    • M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices
    • M.2_2 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices
    • M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280 devices
    • M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
    • M.2_5 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280 devices
  • 4x SATA 6G (Qty)

  • M.2_1:
    • Supports up to PCIe 5.0 x4 (For Ryzen™ 9000/ 7000 Series processors)
    • Supports up to PCIe 4.0 x4 (For Ryzen™ 8000 Series processors)
  • M.2_2:
    • Supports up to PCIe 5.0 x4 (For Ryzen™ 9000/ 7000 Series processors)
    • Supports up to PCIe 4.0 x4 (For Ryzen™ 8700/ 8600/ 8400 Series processors)

* The M2_2 slot will be unavailable when using Ryzen™ 8500/ 8300 Series processors.
** M.2_1 & PCI_E3 share the bandwidth. M.2_1 will run at x2 speed when installing device in the PCI_E3 slot. You can switch M.2_1 slot to x4 in the BIOS, but this will disable the PCI_E3 slot.
*** USB 40Gbps Type-C ports & M2_2 share the bandwidth. USB 40Gbps Type-C ports will run at x2 speed when installing device in the M2_2 slot. You can switch M.2_2 to x4 in the BIOS, but this will disable the USB 40Gbps Type-C ports.
**** Please refer to the manual for M.2 SSD heatsink restrictions.
RAID
  • Supports RAID 0, RAID 1 and Raid 10 for SATA storage devices
  • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices

*RAID 5/ 10 configuration is only supported by Ryzen™ 9000/ 7000 series processors.
USB
  • 4x USB 2.0 (Front)
  • 4x USB 5Gbps Type A (Front)
  • 9x USB 10Gbps Type A (Rear)
  • 2x USB 10Gbps Type C (Rear)
  • 1x USB 20Gbps Type C (Front)
  • 2x USB 40Gbps Type C (Rear)

* USB 40Gbps Type-C ports on the back panel only run PCIe 4.0 x2 when install Ryzen™ 8500/ 8300 Series processors.
* USB 40Gbps Type-C ports & M2_2 share the bandwidth. USB 40Gbps Type-C ports will run at x2 speed when installing device in the M2_2 slot. You can switch M.2_2 to x4 in the BIOS, but this will disable the USB 40Gbps Type-C ports.
LAN
  • 1x Marvell® AQC113CS 10Gbps LAN
  • 1x Realtek® 8126 5Gbps LAN
Internal IO
  • 1x Power Connector (ATX_PWR)
  • 2x Power Connector (CPU_PWR)
  • 1x Power Connector (PCIE_PWR 8pin)
  • 1x Front Type-C Quick Charge Connector (PD_PWR1)
  • 1x CPU Fan
  • 2x PUMP_SYS Fan
  • 5x System Fan
  • 1x ARGB+FAN+USB2.0 Header (JAF_2)
  • 2x Front Panel (JFP)
  • 1x Chassis Intrusion (JCI)
  • 1x Water Flow connector
  • 1x Front Audio (JAUD)
  • 2x Thermal Sensor connectors (T_SEN)
  • 1x Tuning Controller connector (JDASH)
  • 3x Addressable V2 RGB LED connector (JARGB_V2)
  • 1x RGB LED connector (JRGB)
  • 1x TPM pin header (Support TPM 2.0)
  • V-check point
  • 2x BCLK Frequency Jumpers (JBCLK)
  • 4x USB 2.0 ports
  • 4x USB 5Gbps Type A ports
  • 1x USB 20Gbps Type C ports
WIRELESS LAN & BLUETOOTH
  • Wi-Fi 7 Solution
    • The Wireless module is pre-installed in the M.2 (Key-E) slot
    • Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (320MHz) up to 5.8Gbps
    • Supports 802.11 a/ b/ g/ n/ ac/ ax/ be
  • Supports Bluetooth® 5.4**, MLO, 4KQAM

* 6GHz band support may depend on every country’s regulations and Wi-Fi 7 will be ready in Windows 11 SV3.
** The Bluetooth version may be updated, please refer to the Wi-Fi chipset vendor's website for details. Bluetooth 5.4 support schedule depends on MSFT Windows 11 plan.
LED FEATURE
  • 1x EZ Digi-Debug LED
  • 4x EZ Debug LED
  • 1x EZ Memory Detection LED
  • 1x EZ LED Control switch

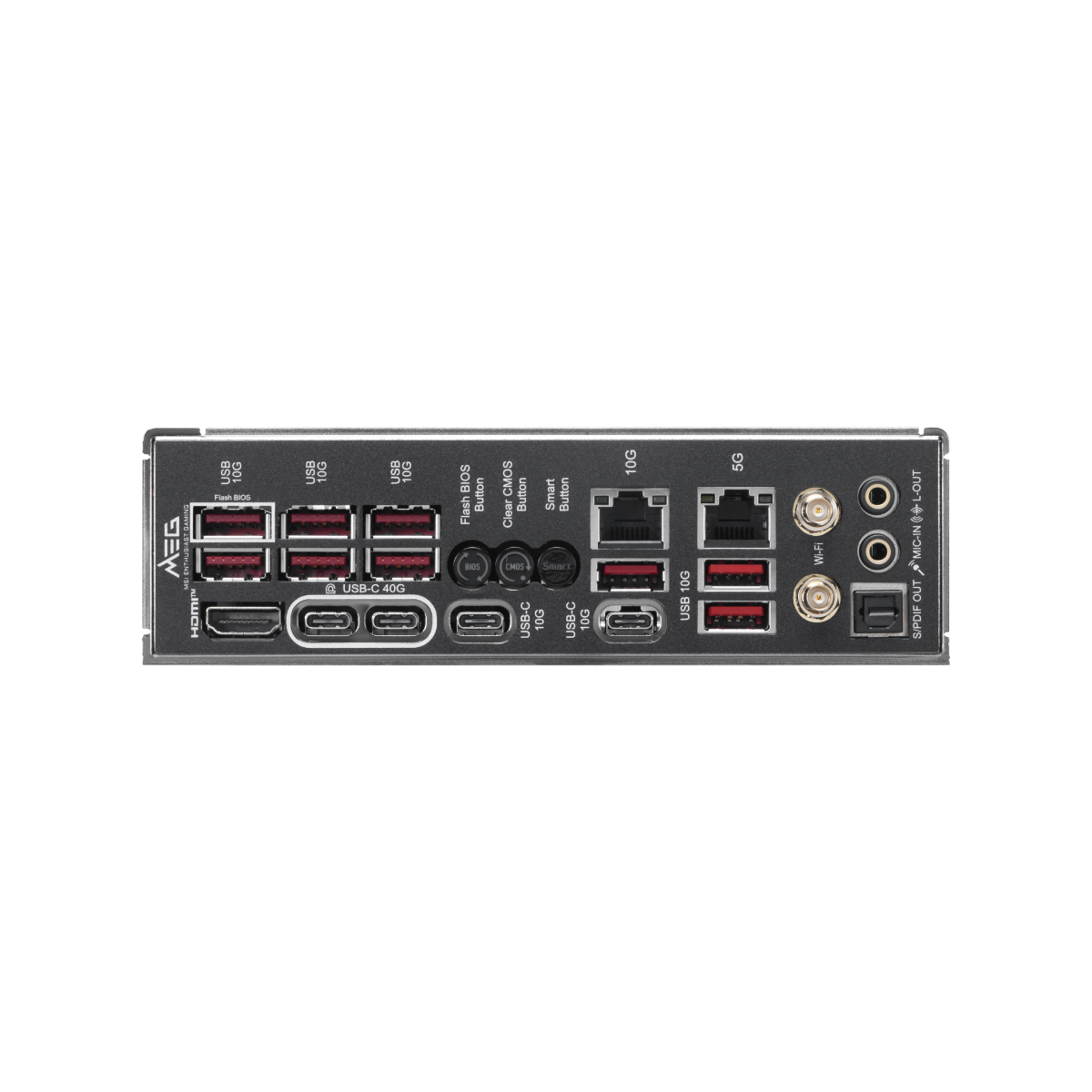

BACK PANEL PORTS
  1. USB 10Gbps (Type-A)
  2. Flash BIOS Button
  3. Clear CMOS Button
  4. Smart Button
  5. 10G LAN
  6. 5G LAN
  7. Wi-Fi / Bluetooth
  8. HD Audio Connectors
  9. HDMI™ 2.1 Port
  10. USB 40Gbps (Type-C)
  11. USB 10Gbps (Type-C)
  12. USB 10Gbps (Type-A)
  13. Optical S/PDIF-Out
OPERATING SYSTEM Support for Windows® 11 64-bit
BOX CONTENT
PCB Info ATX
243.84mmx304.8mm

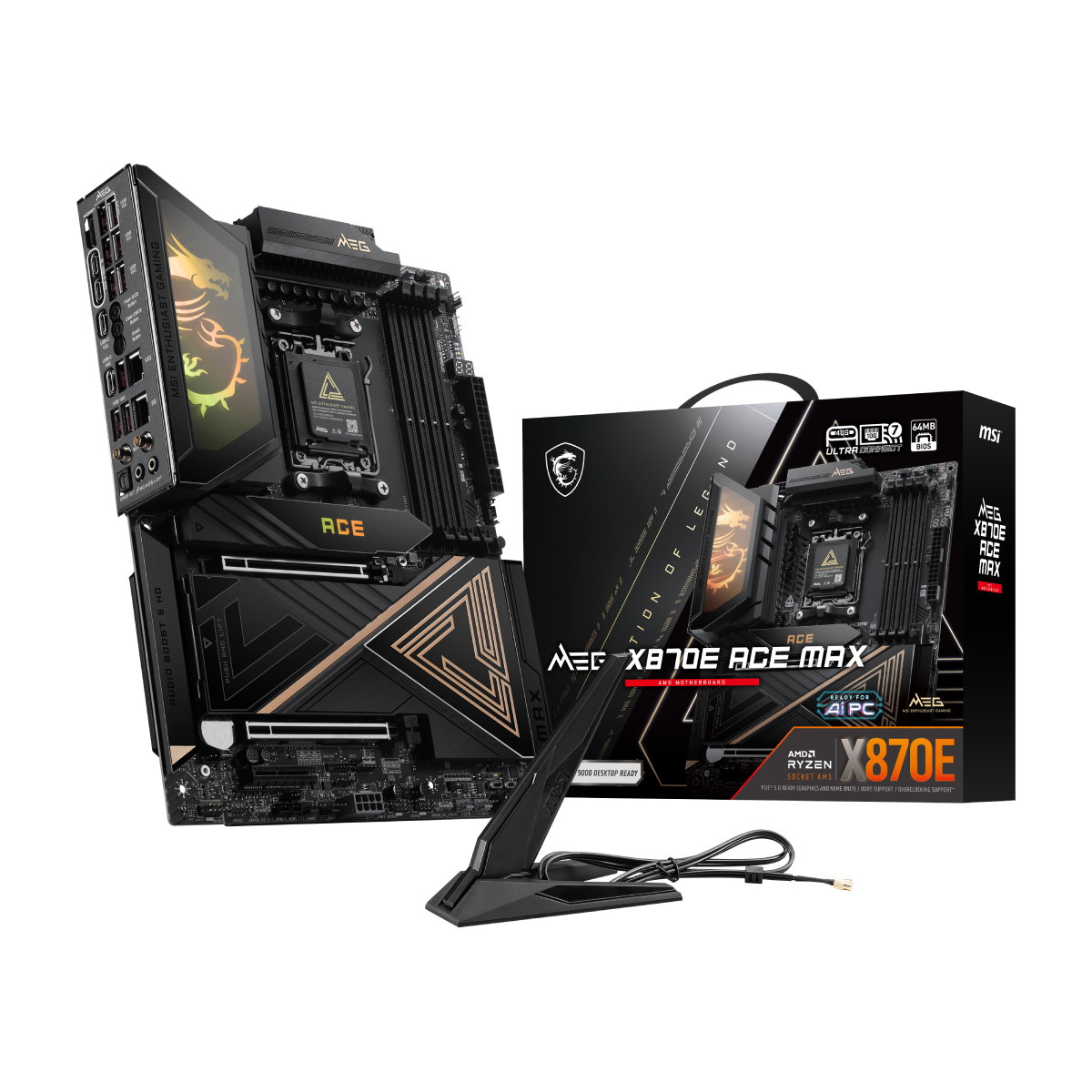

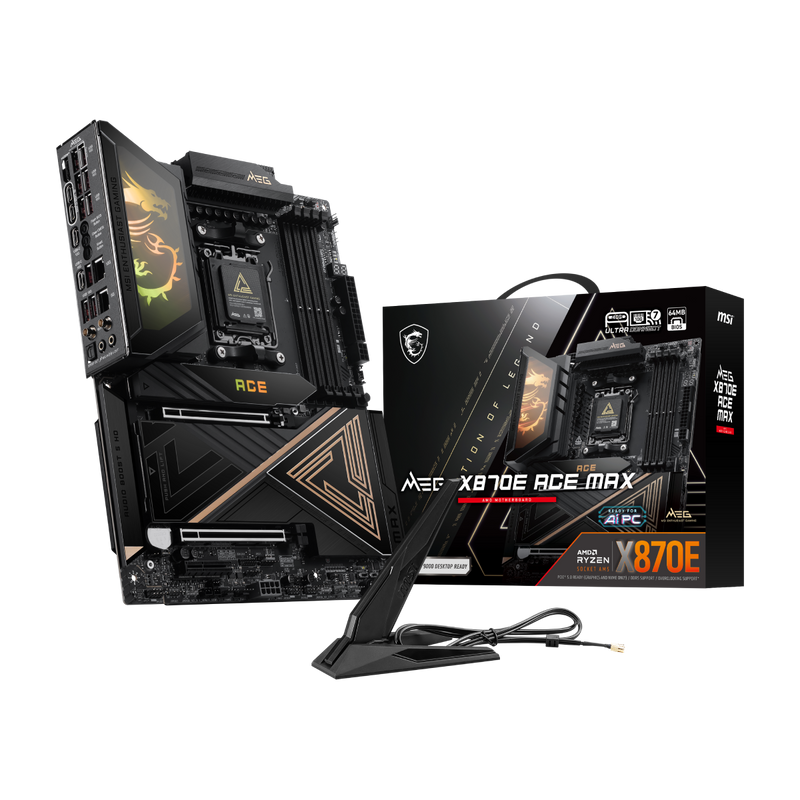

Placa base MSI MEG X870E ACE MAX para gaming, con disipadores de aluminio y puertos PCIe en la imagen.
